Mask - Documentation#

Author and contributors: Hugo Mercier (github.com - mhugo) - Xavier Culos (Agence de l’eau Adour Garonne) - Régis Haubourg (github.com - haubourg)

Version: 1.10.2

Source code: https://github.com/aeag/mask

English version#

About#

That tool is designed to help users to quickly generate cartographic masking layer to enlight an area of interest.

Please notify any issue or enhancement request here

How to use it ?#

When one or more objects are selected, activating the plugin generates a new layer containing a “mask” geometry.

Then you can modifies the mask layer properties:

  • style options (default is inverted polygon renderer + border shading)

  • buffer around mask

  • filter labels of features falling outside area of interest (achieved by a in_mask(SRID) function filter on labeling placement options) choose mask layer format (Memory or any OGR datasource)

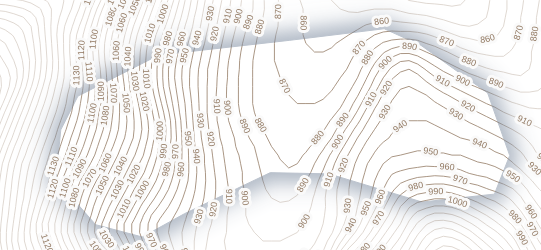

Mask and labels#

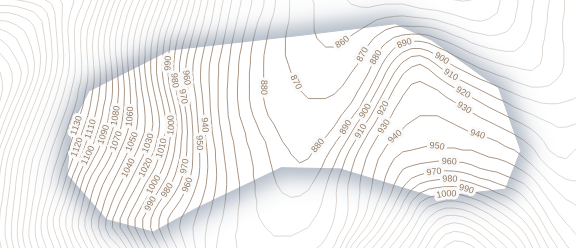

The configuration interface allows you to fine-tune the filtering of the labels, by adding for you the expression ‘in_mask ()’ in the property ‘show label’ of the corresponding layers.

tuto-labels

Mask and Atlas generation#

When a mask is defined, the cover layer used by atlas (cf. layouts) uses it, the geometry of the mask then takes the form of the current entity. Warning: It can be confusing when you close the ‘layout’ window.

Remember to define extent ‘controlled by the atlas’, on the map object.

Warning: when creating a layout, the mask is not synchronized with atlas. It will be during the following openings.

tuto-atlas

Advanced usage#

You can trigger the creation of masks from the python console, or from a other plugin.

# import plugin
from mask import aeag_mask
# Classic call : mask the selected features
aeag_mask.do()

# advanced call : custom geometry
sr = QgsCoordinateReferenceSystem()
sr.createFromSrid(2154)
geom = QgsGeometry.fromWkt("POLYGON((356419 6120047, 1051423 6120047, 1051423 6595985, 356419 6595985, 356419 6120047))")
aeag_mask.do(sr, { geom }, "MyMask")

# or with parameter keep_layer=True to keep previous layer id (map theme use case).

An alternative, to combine mask and Atlas without plugin (3.x)#

The principle is to use the renderer “inverted polygons” + “Rule-based” to filter the current mask feature, with the style “Shapeburst fill”.

The ‘mask’ filter of the rule : attribute($currentfeature, 'the_primary_key_field') = attribute(@atlas_feature , 'the_primary_key_field')

The label layer filter if neaded : contains(@atlas_geometry, $geometry)

En Français#

À propos#

Cet outil a été développé pour aider les utilisateurs à générer rapidement des couches de masque pour mettre en évidence une zone d’intérêt.

Merci de notifier tout problème ou demande d’évolution ici

Comment l’utiliser ?#

Lorsqu’un ou plusieurs polygones sont sélectionnés, l’activation du masque est rendue possible (l’icône s’active), pour créer une nouvelle couche de masque.

Vous pouvez alors modifier les propriétés du masque :

  • options de style (par défaut: polygone inversé avec bords flous)

  • tampon autour du masque

  • filtre des étiquettes pour les entités qui sont à l’intérieur de la zone (avec la fonction filtre booléenne in_mask(SRID) sur les options de positionnement des étiquettes)

  • choix du format de la couche de masque (couche mémoire ou OGR)

Le masque et les étiquettes#

L’interface de configuration vous permet de régler finement le filtrage des étiquettes, en ajoutant pour vous l’expression ‘in_mask()’ dans la propriété ‘montrer l’étiquette’ des couches correspondantes.

tuto-labels

Le masque et la production d’atlas#

Lorsqu’un masque est défini, la couche de couverture exploitée par l’atlas (cf. les mises en page) exploite celui-ci, la géométrie du masque prend alors la forme de l’entité courante.
Attention : Cela peut être déroutant lorsque vous fermez la fenêtre ‘mise en page’.

Pensez à définir une emprise ‘contrôlée par l’atlas’, au niveau de l’objet carte.

Attention : à la création d’une mise en page, le masque n’est pas synchronisé avec l’atlas. Il le sera lors des ouvertures suivantes.

tuto-atlas

Usage avancé#

La création d’un masque peut s’effectuer par un appel à la fonction do_mask, de sorte que la génération de masque peut être pilotée par d’autres plugins.

# import du plugin
from mask import aeag_mask
# Appel simple afin de masquer les entités sélectionnées
aeag_mask.do()

# Construction d'un masque de forme personnalisée
sr = QgsCoordinateReferenceSystem()
sr.createFromSrid(2154)
geom = QgsGeometry.fromWkt("POLYGON((356419 6120047, 1051423 6120047, 1051423 6595985, 356419 6595985, 356419 6120047))")
aeag_mask.do(sr, { geom }, "MyMask")

# avec le paramètre keep_layer=True pour conserver l'identifiant du masque précédent (peut ainsi persister avec l'utilisation de thème de carte)

Une alternative, pour utiliser le masque avec un atlas, sans ce plugin#

Le principe est d’utiliser le rendu ‘polygone inversé’ sur une couche qui nous servira de couverture d’atlas et de masque, de filtrer selon des règles…

Le filtrage des entité : attribute($currentfeature, 'nom_de_colonne_cle_primaire') = attribute(@atlas_feature , 'nom_de_colonne_cle_primaire')

Le filtrage des étiquettes si besoin : contains(@atlas_geometry, $geometry)
